Opis produktu:

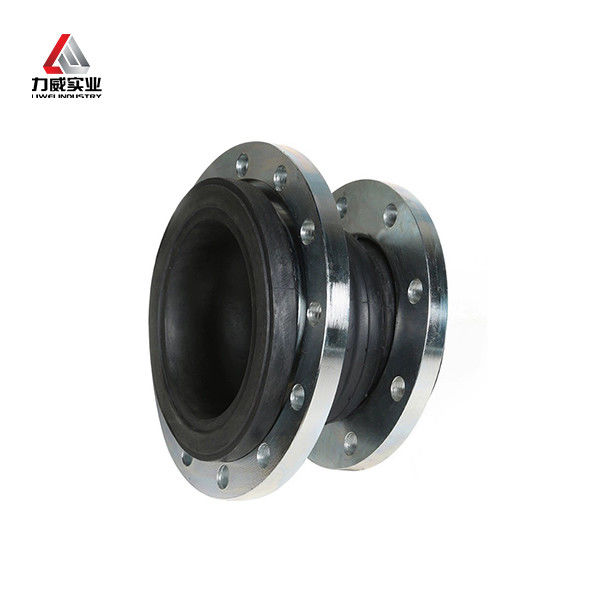

koncentryczne łączniki redukcyjne z gumy, znane również jako koncentryczne łączniki miękkie z gumy o dużych i małych głowach lub łączniki redukcyjne z gumy,jest specjalnie zaprojektowanym elementem łącznika rurociągu, wykorzystywanym głównie do łączenia dwóch rur lub urządzeń o różnej średnicy. Ten rodzaj złącza jest wykonany z wysokiej jakości materiału gumowego, który ma doskonałą elastyczność, odporność na zużycie, odporność na starzenie się i odporność na rozdarcie,i może dostosować się do różnych złożonych środowisk pracy i średnich warunków.
Charakterystyka konstrukcyjna:
Konstrukcja gumowego złącza redukcyjnego koncentrycznego pozwala zapewnić płynne przejście układu rurociągowego w połączeniu.warstwę wzmacniającą (e.np. warstwę wzmacniającą z tkaniny sznurowej lub stalowego drutu) i zewnętrzną warstwę gumową.warstwa wzmacniająca zapewnia wytrzymałość i stabilność połączenia; a zewnętrzna warstwa gumowa chroni wewnętrzną strukturę i zwiększa odporność na zużycie.
Ponieważ oba końce złącza mają różne średnice,W projekcie należy zwrócić szczególną uwagę na to, aby powierzchnie łączące oba końce były koncentryczne z ośmią rurociągu., aby uniknąć wycieku lub uszkodzenia spowodowanego ekscentrycznością.
Zastosowanie:
Złącze gumowe redukcyjne koncentryczne liwei nadaje się do stosowania w szerokim zakresie zastosowań.Jest powszechnie stosowany w przemyśle, na przykład w zakładach chemicznych, rafineriach ropy i gazu oraz elektrowniach.Produkt może być stosowany do łączenia rur o różnych rozmiarach, na przykład w systemach rurociągowych, które wymagają zmniejszenia średnicy.Produkt ten jest również powszechnie stosowany w systemach hydraulicznych i grzewczych i może być stosowany do łączenia różnych rodzajów rur, takich jak miedź i stal.
Parametry techniczne:
| Wymiar połączenia głównego |
| DNmax × DNmin |
Długość
(mm) |
Osobowe przesiedlenia |
Horyzontalny
ruch
(mm) |
Odchylenie
kąt
(a1+a2) |
DNmax × DNmin |
Długość
(mm) |
Przesunięcie osiowe |
Horyzontalny
ruch
(mm) |
Odchylenie
kąt
(a1+a)₂) |
Rozszerzenie
(mm) |
Kompresja
(mm) |
Rozszerzenie
(mm) |
Kompresja
(mm) |
| 32x25 |
115 |
20 |
30 |
45 |
35° |
125 x 100 |
200 |
22 |
30 |
40 |
35° |
| 40 x 25 |
115 |
20 |
30 |
45 |
35° |
150 x 50 |
200 |
22 |
30 |
40 |
35° |
| 40×32 |
115 |
20 |
30 |
45 |
35° |
150×125 |
200 |
25 |
35 |
40 |
30° |
| 50×32 |
180 |
20 |
30 |
45 |
35° |
200×80 |
200 |
25 |
35 |
40 |
30° |
| 50x40 |
180 |
20 |
30 |
45 |
35° |
200 x 150 |
200 |
25 |
35 |
40 |
30° |
| 65 x 32 |
180 |
20 |
30 |
45 |
35° |
250 x 100 |
220 |
25 |
35 |
40 |
30° |
| 65 x 50 |
180 |
20 |
30 |
45 |
35° |
300×250 |
220 |
25 |
35 |
40 |
30° |
| 80×40 |
180 |
20 |
30 |
45 |
35° |
350×300 |
240 |
25 |
35 |
35 |
30° |
| 80 x 65 |
180 |
20 |
30 |
45 |
35° |
400×350 |
240 |
25 |
38 |
35 |
30° |
| 100x40 |
180 |
22 |
30 |
40 |
35° |
500×300 |
240 |
28 |
38 |
35 |
26° |
| 100×80 |
180 |
22 |
30 |
40 |
35° |
500x400 |
240 |
28 |
38 |
35 |
26° |
| 125x5 |
180 |
22 |
30 |
40 |
35° |
600*400 |
240 |
28 |
38 |
35 |
26° |
| • Specjalny rozmiar i długość mogą być dostosowane dla Ciebie. |
Materiał każdej części:
| Nie, nie, nie. |
Część |
Materiał |
| 1 |
Ciało |
NR,CR,IIR,NBR,FKM,EPDM |
| 2 |
Wnętrze i zewnętrzne gumy |
NR,CR,IIR,NBR,FKM,EPDM,PTFE |
| 3 |
Rzeźba ciała |
Tkanina z nylonowych sznurków |
| 4 |
Pierścień wzmacniający |
Włókna stalowe miedziane wielokrotne |
| 5 |
Flanka |
Odlewana i kute stal węglowa ((Q235)
Stal nierdzewna ((201,304,316321)
Plast ((CPVC, PVDF, PPH, UPVC, RPP)
|
Wsparcie i usługi:
Złącze gumowe koncentryczne jest zaprojektowane w celu zapewnienia elastycznego połączenia między rurami o różnej średnicy.Jest wykonana z wysokiej jakości gumy odpornej na korozję i zużycie. Produkt jest łatwy w montażu i zapewnia doskonałą redukcję drgań i hałasu. Dodatkowo nasz zespół wsparcia technicznego jest dostępny, aby odpowiedzieć na wszelkie pytania dotyczące instalacji,utrzymanieNasze usługi obejmują inspekcje na miejscu, testowanie produktów i dostosowane rozwiązania, aby spełnić Państwa konkretne potrzeby.
Opakowanie i wysyłka:
Opakowanie produktu:
Produkt z koncentrycznie redukującym gumowym złączem zostanie bezpiecznie opakowany foliową foliową i umieszczony w kartonie do wysyłki.Na pudełku umieszczone będą informacje o produkcie i instrukcje obsługi.
Wysyłka:
Produkt zębaty gumowej z redukcją koncentryczną zostanie wysłany za pośrednictwem wiarygodnej firmy kurierskiej.ale szacunkowy czas dostawy zostanie przekazany klientowi przy odprawieKlient otrzyma również numer śledzenia, aby monitorować stan przesyłki.
Częste pytania:
P1: Jaka jest nazwa towaru?
A1: Nazwa towarowa tego produktu to liwei.
P2: Jaki jest zakres numerów modeli tego produktu?
A2: Zakres numerów modeli tego produktu wynosi DN25*32~DN600*400.
Q3: Jak można zagwarantować jakość lub jakąkolwiek gwarancję?
A3: W przypadku wystąpienia problemów jakościowych podczas użytkowania, wszystkie produkty mogą być zwrócone lub zgodnie z życzeniami konsumenta.
P4: Czy mogę odwiedzić twoją fabrykę przed zamówieniem?
A4: Tak, witamy w naszej fabryce, aby sprawdzić jakość.
P5: Jakie są szczegóły opakowania tego produktu?
Odp.: Szczegóły opakowania tego produktu obejmują wewnętrzną folie z tworzyw sztucznych, zewnętrzną drewnianą obudowę, a jeśli w jednej obudowie jest zapakowane wiele kompensatorów, użyjemy stalowej ramy do jej naprawy.
