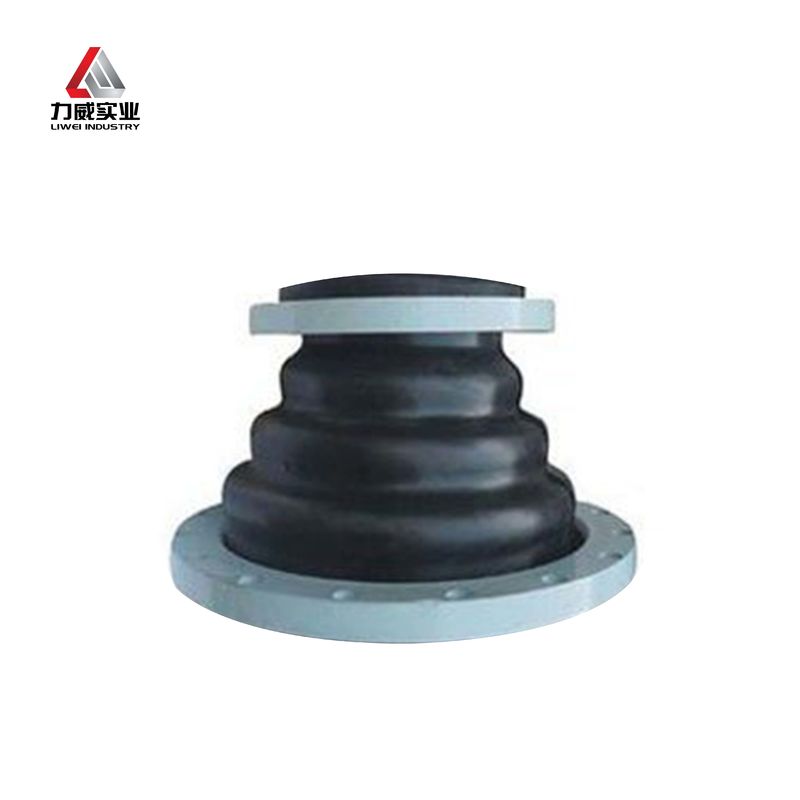

Trzy kulkowe koncentryczne redukcyjne gumowe połączenie zapewniające płynne i bezpieczne połączenie rury
Opis koncentrycznego łącznika redukcyjnego z gumy:
Złącze gumowe koncentryczne jest zaawansowanym rozwiązaniem zaprojektowanym w celu zaspokojenia potrzeby niezawodnego i wydajnego sposobu łączenia systemów rurociągów o różnej średnicy.Ten innowacyjny produkt służy jako istotny element w różnych zastosowaniach przemysłowych i handlowych obsługi płynów, zapewniając bezproblemowe przejście między różnymi rozmiarami rur, przy jednoczesnym uwzględnieniu rozszerzenia termicznego, błędnego ustawienia i wibracji.
Charakterystyka:
(1)Mała objętość, lekka masa, bardzo dobra elastyczność, wygodna instalacja i konserwacja.
(2) Przesunięcie poprzeczne, przesunięcie osiowe, przesunięcie kątowe.
(3) Zmniejszenie hałasu, amortyzacja.
Złącze gumowe redukcyjne koncentryczneparametry techniczne:
| Wymiar połączenia głównego |
| DNmax × DNmin |
Długość
(mm) |
Osobowe przesiedlenia |
Horyzontalny
ruch
(mm) |
Odchylenie
kąt
(a1+a2) |
DNmax × DNmin |
Długość
(mm) |
Przesunięcie osiowe |
Horyzontalny
ruch
(mm) |
Odchylenie
kąt
(a1+a)₂) |
Rozszerzenie
(mm) |
Kompresja
(mm) |
Rozszerzenie
(mm) |
Kompresja
(mm) |
| 32x25 |
115 |
20 |
30 |
45 |
35° |
125 x 100 |
200 |
22 |
30 |
40 |
35° |
| 40 x 25 |
115 |
20 |
30 |
45 |
35° |
150 x 50 |
200 |
22 |
30 |
40 |
35° |
| 40×32 |
115 |
20 |
30 |
45 |
35° |
150×125 |
200 |
25 |
35 |
40 |
30° |
| 50×32 |
180 |
20 |
30 |
45 |
35° |
200×80 |
200 |
25 |
35 |
40 |
30° |
| 50x40 |
180 |
20 |
30 |
45 |
35° |
200 x 150 |
200 |
25 |
35 |
40 |
30° |
| 65 x 32 |
180 |
20 |
30 |
45 |
35° |
250 x 100 |
220 |
25 |
35 |
40 |
30° |
| 65 x 50 |
180 |
20 |
30 |
45 |
35° |
300×250 |
220 |
25 |
35 |
40 |
30° |
| 80×40 |
180 |
20 |
30 |
45 |
35° |
350×300 |
240 |
25 |
35 |
35 |
30° |
| 80 x 65 |
180 |
20 |
30 |
45 |
35° |
400×350 |
240 |
25 |
38 |
35 |
30° |
| 100x40 |
180 |
22 |
30 |
40 |
35° |
500×300 |
240 |
28 |
38 |
35 |
26° |
| 100×80 |
180 |
22 |
30 |
40 |
35° |
500x400 |
240 |
28 |
38 |
35 |
26° |
| 125x5 |
180 |
22 |
30 |
40 |
35° |
600*400 |
240 |
28 |
38 |
35 |
26° |
| • Specjalny rozmiar i długość mogą być dostosowane dla Ciebie. |
Zastosowanie:
W scenariuszach zastosowań, elastyczny gumowy złącze rozszerzające reduktor jest niezwykle wszechstronny.w przypadku konieczności zmiany średnicy wzdłuż rurociąguJego zdolność do zmniejszania obciążeń mechanicznych spowodowanych rozszerzaniem lub kurczeniem cieplnym, ruchem urządzeń,lub zdarzeń sejsmicznych czyni go niezawodnym wyborem do ochrony integralności złożonych sieci rurociągów.
Dostosowanie:
Struktura produktu:Wnętrze i zewnętrzna guma, tkanina z nylonu, drut stalowy i płaszczyzna
Surowiec gumowy:NR,NBR,SBR,EPDM,FKM, itp. ((W zależności od potrzeb)
Materiał płaszcza:SS304, SS316, stal węglowa, żelazo elastyczne, itp.
Wielkość:DN15-DN4000
Długość:dostosowany
Kolor płaszcza:dostosowany
Standardy kołnierzy:DIN, BS, ANSI, JIS, ISO itp.
Opakowanie i wysyłka:
Opakowanie
Wnętrze: folia z tworzyw sztucznych, następnie umieszczona w pudełku.
Zewnętrzna: bezpieczna, wytrzymała plywood eksportowa, oznakowanie na kartonie i drewnianej obudowie można dostosować lub pakować według Twoich żądań.
Wysyłka:
1Możemy dostarczać towary międzynarodowym ekspresem, takim jak DHL, UPS, TNT, EMS, inne.
2Można również wybrać transport zgodnie z harmonogramem i budżetem.3- Albo możesz użyć własnego agenta.
Częste pytania:
P1: Jaka jest nazwa marki gumowego złącza redukcyjnego Concentric i gdzie jest on produkowany?
A1:Nazwa towarowa gumowego złącza redukcyjnego Concentric to liwei i jest wytwarzany w Henan w Chinach.
P2: W jakim zakresie numerów modelowych znajdują się gumowe złącza redukcyjne liwei Concentric?
A2:Złącza redukcyjne z gumy liwei Concentric są dostępne w modelach od 25*32 do 600*400.
P3: Jakie certyfikaty posiada złącze gumowe redukcyjne liwei Concentric?
A3:Liwei Concentric Reducing Rubber Joint posiada kilka certyfikatów, w tym ISO9001, TUV, WRAS, CO, MTC, PL, IV itp.
P4: Jaka jest minimalna ilość zamówienia na złącze gumowe redukcyjne Liwei Concentric i jakie są warunki płatności?
A4:Minimalna ilość zamówienia na złącze gumowe redukcyjne liwei Concentric wynosi 1 zestaw. Warunki płatności to T / T, Western Union, L / C, D / A i MoneyGram.
