Podkreślić:
Kompensator gumowy z pojedynczą kulą
, Złącze rozszerzające z gumy PN16
, połączenie rozszerzające ANSI cl150
Nazwa: |
Koncentryczne złącze redukcyjne gumowe |
Materiał kołnierza: |
Stal węglowa, stal nierdzewna 304 316 itp. |
Zastosowanie: |
Powietrze, woda, ścieki, kwas, olej, piaskowiec itp. |
Obowiązująca temperatura: |
-15 ℃ - + 115 ℃ (specjalne może osiągnąć -30 ℃ - + 120 ℃) |
Ciśnienie: |
6-40 barów (PN6-PN40) |
Standard kołnierza: |
DIN, ANSI, JIS itp. |
Użycie: |
Przemysł petrochemiczny,przemysł papierniczy,przemysł wodno-kanalizacyjny,przemysł górniczy,przemysł |
Gwarancja: |
1 rok |

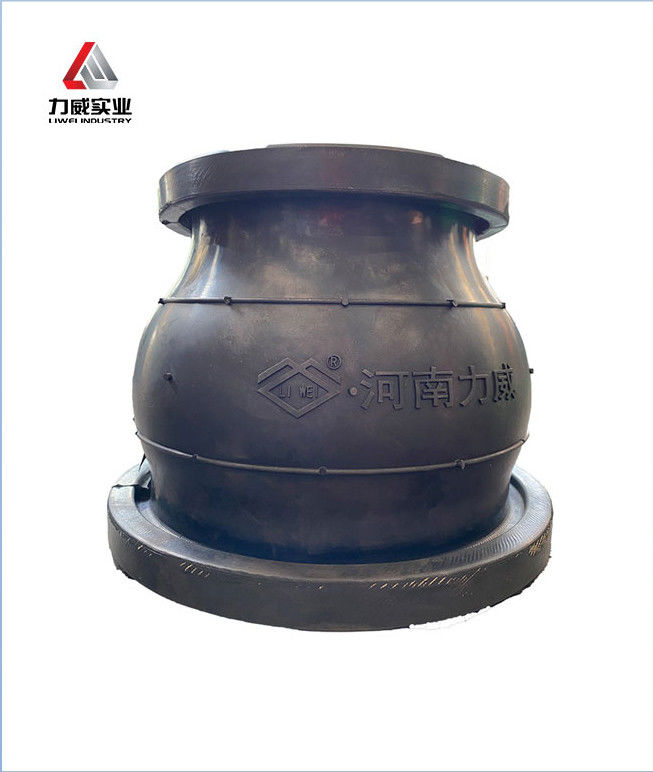

PN16 Jednosferyczny gumowy zespół rozszerzający koncentryczny redukujący ANSI Cl150
PN16 pojedyncza kulka Koncentryczny redukcyjny łącznik gumowy ANSI cl150 ze stali węglowej
Opis koncentrycznego łącznika redukcyjnego z gumy:
Koncentryczny łącznik gumowy redukcyjny jest wysokiej jakości elementem rurociągu, specjalnie zaprojektowanym do zapewnienia uniwersalnych i solidnych łączników do szerokiego zakresu zastosowań przemysłowych.Produkt jest przeznaczony do obsługi ruchów termicznych, tłumić wibracje, zmniejszyć hałas w systemie rurociągów i zapewnić długowieczność i wydajność.zapewnienie, aby klienci mogli bezproblemowo zintegrować połączenia z istniejącymi systemami, mając pewność ich kompatybilności i wydajnościRysunki te dostarczają wszystkich niezbędnych wymiarów i specyfikacji potrzebnych do zrozumienia integracji produktu i możliwości operacyjnych.
Charakterystyka produktu:
(1)Mała objętość, lekka masa, bardzo dobra elastyczność, wygodna instalacja i konserwacja.
(2) Przesunięcie poprzeczne, przesunięcie osiowe, przesunięcie kątowe.
(3) Zmniejszenie hałasu, amortyzacja.
Parametry techniczne:
| Wymiar połączenia głównego |
| DNmax × DNmin |
Długość
(mm) |
Osobowe przesiedlenia |
Horyzontalny
ruch
(mm) |
Odchylenie
kąt
(a1+a2) |
DNmax × DNmin |
Długość
(mm) |
Przesunięcie osiowe |
Horyzontalny
ruch
(mm) |
Odchylenie
kąt
(a1+a)₂) |
Rozszerzenie
(mm) |
Kompresja
(mm) |
Rozszerzenie
(mm) |
Kompresja
(mm) |
| 32x25 |
115 |
20 |
30 |
45 |
35° |
125 x 100 |
200 |
22 |
30 |
40 |
35° |
| 40 x 25 |
115 |
20 |
30 |
45 |
35° |
150 x 50 |
200 |
22 |
30 |
40 |
35° |
| 40×32 |
115 |
20 |
30 |
45 |
35° |
150×125 |
200 |
25 |
35 |
40 |
30° |
| 50×32 |
180 |
20 |
30 |
45 |
35° |
200×80 |
200 |
25 |
35 |
40 |
30° |
| 50x40 |
180 |
20 |
30 |
45 |
35° |
200 x 150 |
200 |
25 |
35 |
40 |
30° |
| 65 x 32 |
180 |
20 |
30 |
45 |
35° |
250 x 100 |
220 |
25 |
35 |
40 |
30° |
| 65 x 50 |
180 |
20 |
30 |
45 |
35° |
300×250 |
220 |
25 |
35 |
40 |
30° |
| 80×40 |
180 |
20 |
30 |
45 |
35° |
350×300 |
240 |
25 |
35 |
35 |
30° |
| 80 x 65 |
180 |
20 |
30 |
45 |
35° |
400×350 |
240 |
25 |
38 |
35 |
30° |
| 100x40 |
180 |
22 |
30 |
40 |
35° |
500×300 |
240 |
28 |
38 |
35 |
26° |
| 100×80 |
180 |
22 |
30 |
40 |
35° |
500x400 |
240 |
28 |
38 |
35 |
26° |
| 125x5 |
180 |
22 |
30 |
40 |
35° |
600*400 |
240 |
28 |
38 |
35 |
26° |
| • Specjalny rozmiar i długość mogą być dostosowane dla Ciebie. |
Zastosowanie:
Jest powszechnie stosowany w inżynierii chemicznej, budownictwie, zaopatrzeniu w wodę, kanalizacji, ropie naftowej, przemysłu lekkiego i ciężkiego,chłodnictwie, kanalizacji, ogrzewaniu wody, ochronie przeciwpożarowej,energia elektryczna i inne podstawowe projekty. Zgodnie z różnymi materiałami mogą być wykonane w kwasu, alkalii, korozji, oleju, wysokiej temperatury, promieniowania, odporności na zużycie, starzenia się i innych odmian,dostosowanie się do różnych mediów i środowiska.
1Pozwolić na czterostronne ruchy.
2Precyzyjnie odlewany z gumy syntetycznej i nylonu.
3Doskonała zdolność wchłaniania wibracji i hałasu.
4Wytrzymaj wysokie ciśnienie.
5- Odporny na korozję.
6Łatwe w montażu, użyj płynącej płaszczyzny.
Zalety:
Wymiar: powierzchnia zewnętrzna jest gładka i wolna od wad, takich jak grzyby, rdza, pory, włączenia złomu, pęknięcia, uszkodzenia mechaniczne itp.
Spawanie: szwy spawalnicze powinny być płaskie, bez porów, pęknięć, włączeń żużlu i pominięć spawania.
Przeciwkorrozyjność: płaszcz jest oczyszczany i usunięty z rdzy, a następnie poddawany działaniu przeciwkorrozyjnemu.
Opakowanie produktu: Należy podjąć takie środki, jak odporność na deszcz, wilgoć, rdza i wstrząsy.bez recyklingu; lub pakowane zgodnie z wymaganiami strony popytu.
Opakowanie i wysyłka:
Opakowanie
Wnętrze: folia z tworzyw sztucznych, następnie umieszczona w pudełku.
Zewnętrzna: bezpieczna, wytrzymała plywood eksportowa, oznakowanie na kartonie i drewnianej obudowie można dostosować lub pakować według Twoich żądań.
Wysyłka:
1Możemy dostarczać towary międzynarodowym ekspresem, takim jak DHL, UPS, TNT, EMS, inne.
2Można również wybrać transport zgodnie z harmonogramem i budżetem.3- Albo możesz użyć własnego agenta.
